Hyundai Santa Fe Sport 2018 Manual del propietario (in Spanish)

757
Mantenimiento
Sustitución de fusibles en elpanel del compartimiento delmotor
1. Desconecte el botón Start/Stop del motor y todos los demás
interruptores.
2. Retire la tapa de la caja de fusibles presionando el pestillo y
tirando hacia arriba. 3. Compruebe el fusible que se ha
extraído y cámbielo si está
fundido. Para sacar o para montar
un fusible utilice el extractor que
hay en el panel de fusible del vano
del motor.
4. Coloque un fusible nuevo de las mismas características y
asegúrese de que encaja
firmemente en las pinzas. Si se
queda suelto, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
Multifusible
Si el Multifusible está quemado,
desmóntelo como sigue:
1. Desconecte el cable del bornenegativo de la batería.
2. Desmonte los pernos mostrados en la ilustración anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽ ✽ATENCIÓN
Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
OANNMC2033
PRECAUCIÓN
Una vez que haya comprobado
la caja de fusibles delcompartimiento del motor,coloque su tapa sujetándolabien. Si no, pueden producirseaverías eléctricas a causa delagua que pueda entrar.OAN077007N
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 57

Mantenimiento
58
7

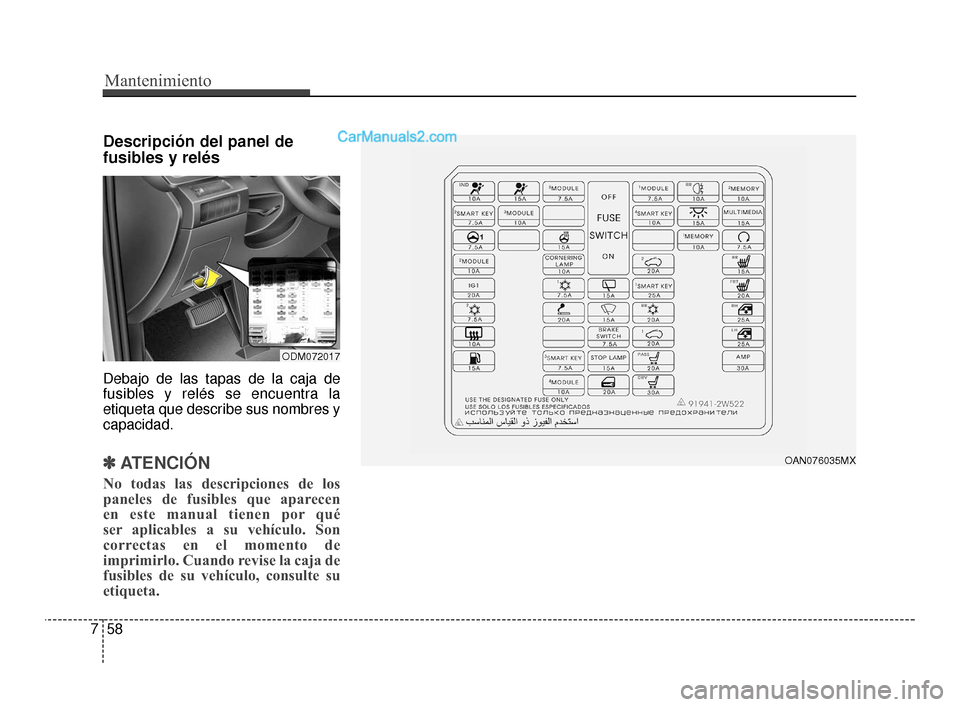

Descripción del panel de
fusibles y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la
etiqueta que describe sus nombres y
capacidad.
✽ ✽
ATENCIÓN
No todas las descripciones de los
paneles de fusibles que aparecen
en este manual tienen por qué
ser aplicables a su vehículo. Son
correctas en el momento de
imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
ODM072017
OAN076035MX
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 58

759
Mantenimiento

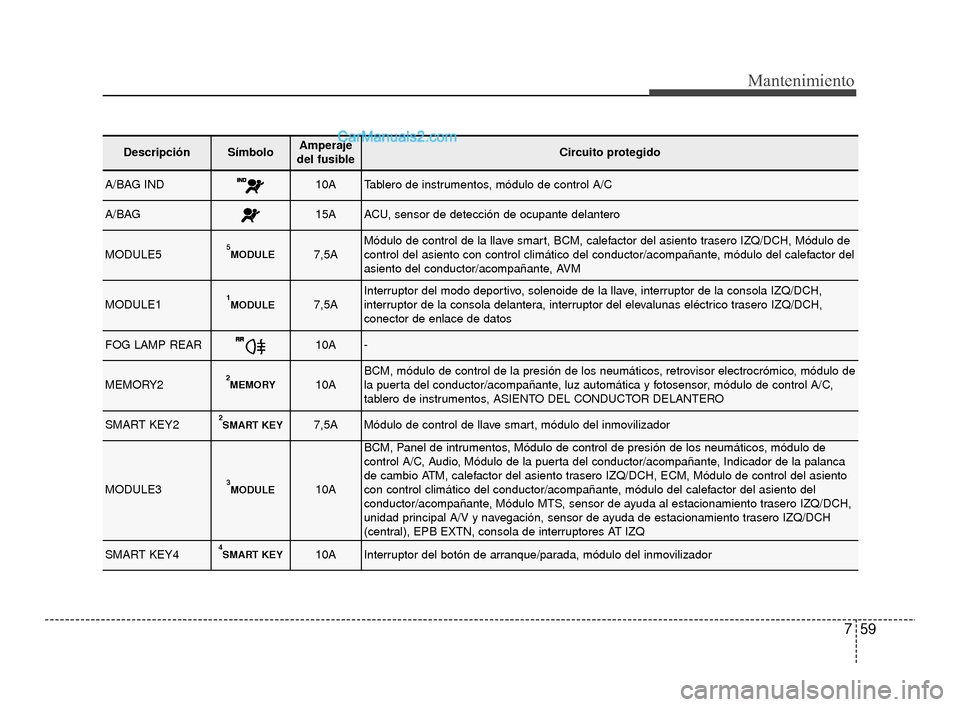

DescripciónSímbolo Amperaje
del fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos, módulo de control A/C
A/BAG15AACU, sensor de detección de ocupante delantero
MODULE55MODULE7,5AMódulo de control de la llave smart, BCM, calefactor del asiento trasero IZQ/DCH, Módulo de
control del asiento con control climático del conductor/acompañant\
e, módulo del calefactor del
asiento del conductor/acompañante, AVM
MODULE11MODULE7,5AInterruptor del modo deportivo, solenoide de la llave, interruptor de la consola IZQ/DCH,
interruptor de la consola delantera, interruptor del elevalunas eléctrico trasero IZQ/DCH,
conector de enlace de datos
FOG LAMP REAR10A-
MEMORY22MEMORY10ABCM, módulo de control de la presión de los neumáticos, retrovisor electrocrómico, módulo de
la puerta del conductor/acompañante, luz automática y fotosensor, módulo de control A/C,
tablero de instrumentos, ASIENTO DEL CONDUCTOR DELANTERO
SMART KEY22SMART KEY7,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE33MODULE10A
BCM, Panel de intrumentos, Módulo de control de presión de los neumáticos, módulo de
control A/C, Audio, Módulo de la puerta del conductor/acompañante, Indicador de la palanca
de cambio ATM, calefactor del asiento trasero IZQ/DCH, ECM, Módulo de control del asiento
con control climático del conductor/acompañante, módulo del calefactor del asiento del
conductor/acompañante, Módulo MTS, sensor de ayuda al estacionamiento trasero IZQ/DCH,
unidad principal A/V y navegación, sensor de ayuda de estacionamiento trasero IZQ/DCH
(central), EPB EXTN, consola de interruptores AT IZQ
SMART KEY44SMART KEY10AInterruptor del botón de arranque/parada, módulo del inmovilizador
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 59

Mantenimiento
60
7
DescripciónSímbolo Amperaje
del fusibleCircuito protegido
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo, luz central del habitáculo,
luz personal IZQ/DCH
MULTI MEDIAMULTI MEDIA15AAudio, A/V y unidad principal de navegación, Módulo de MTS
MDPS7,5AUnidad MDPS
HEATED
STEERING15AInterruptor del volante
MEMORY11MEMORY10AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: PCM, interruptor de margen del semieje, módulo de control de la llave
smart, fusible E/R y caja de relés (Relé de arranque)
MODULE22MODULE10AInterruptor del panel de protección, conector de control multiusos, actuador del dispositivo de
nivelación de faros IZQ/DCH, módulo del dispositivo de nivelación automática de faros,
Interruptor de la luz de freno, SCC RADAR
CORNERING LAMPCORNERING LAMP10A-
SUNROOF220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH
IG1IG120AFusible E/R y caja de relés (Fusibles - ABS 3, SENSOR 5, TCU)
A/CON17,5AFusible E/R y caja de relés (relé del ventilador), módulo de control A/C, tablero de
instrumentos ionizado
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 60

761
Mantenimiento

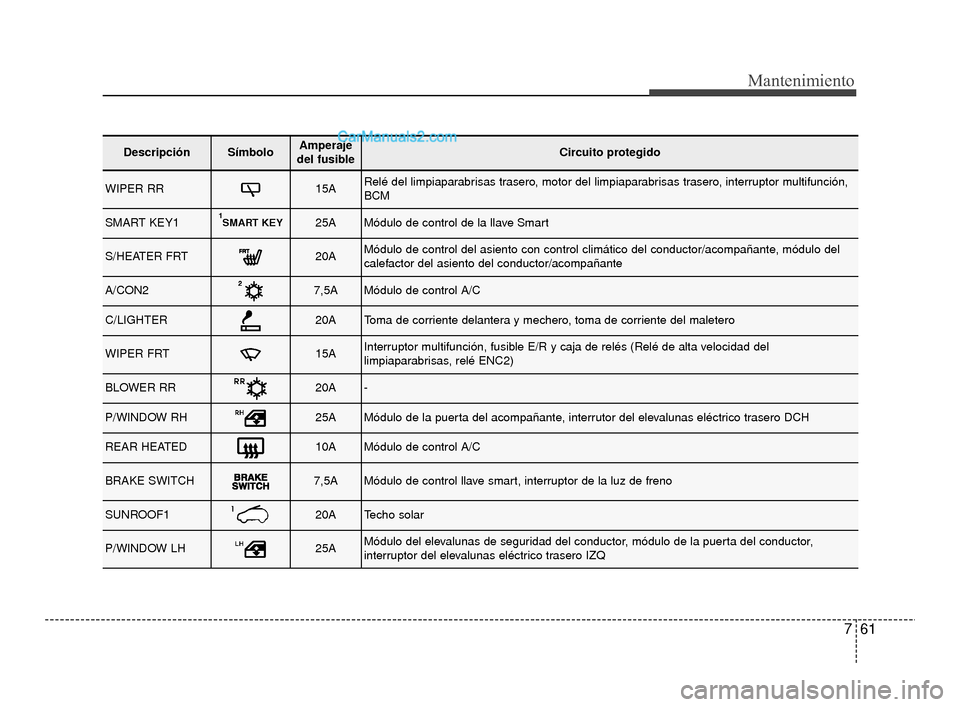

DescripciónSímbolo Amperaje
del fusibleCircuito protegido
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, interruptor multifunción,
BCM
SMART KEY11SMART KEY25AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control del asiento con control climático del conductor/\
acompañante, módulo del
calefactor del asiento del conductor/acompañante
A/CON27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (Relé de alta velocidad del
limpiaparabrisas, relé ENC2)
BLOWER RR20A-
P/WINDOW RH 25AMódulo de la puerta del acompañante, interrutor del elevalunas eléctrico trasero DCH
REAR HEATED10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno
SUNROOF120ATecho solar
P/WINDOW LH25AMódulo del elevalunas de seguridad del conductor, módulo de la puerta del conductor,
interruptor del elevalunas eléctrico trasero IZQ
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 61

Mantenimiento
62
7

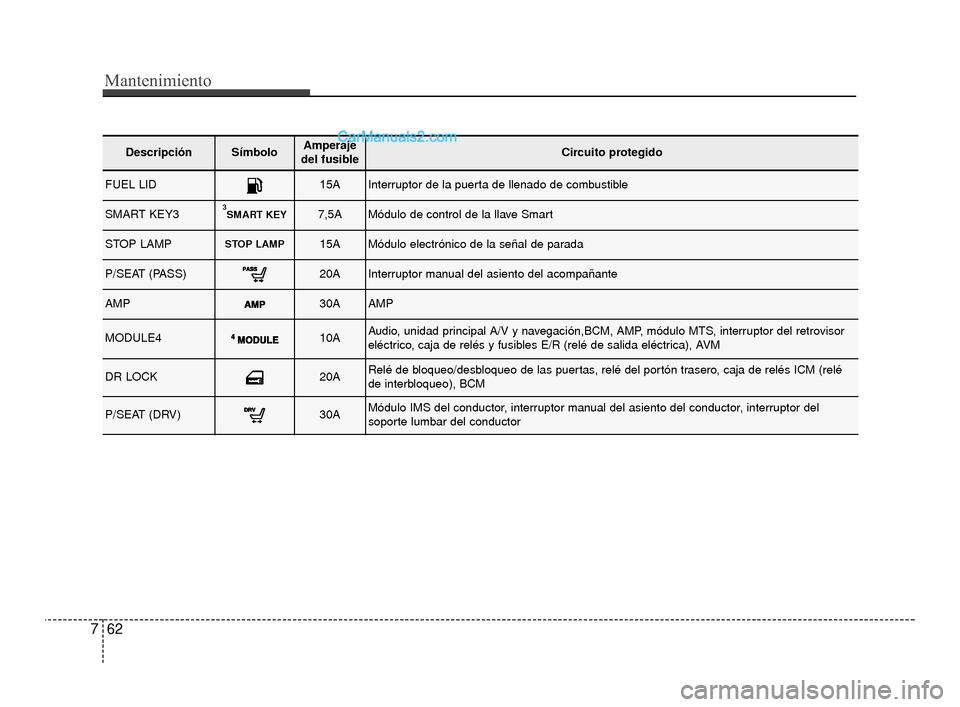

DescripciónSímboloAmperaje
del fusibleCircuito protegido
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY33SMART KEY7,5AMódulo de control de la llave Smart
STOP LAMPSTOP LAMP15AMódulo electrónico de la señal de parada
P/SEAT (PASS)20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE410AAudio, unidad principal A/V y navegación,BCM, AMP, módulo MTS, interruptor del retrovisor
eléctrico, caja de relés y fusibles E/R (relé de salida eléctrica), AVM
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero, caja de relés ICM (relé
de interbloqueo), BCM
P/SEAT (DRV)30AMódulo IMS del conductor, interruptor manual del asiento del conductor, interruptor del
soporte lumbar del conductor
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 62

763
Mantenimiento

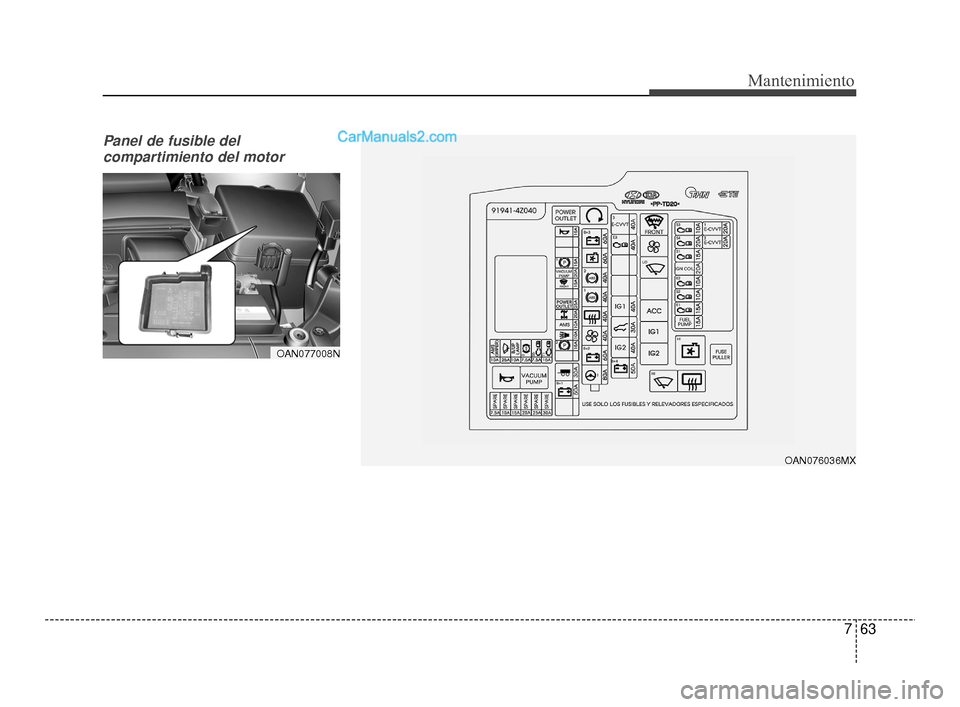

Panel de fusible delcompartimiento del motor
OAN077008N
OAN076036MX
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 63

Mantenimiento
64
7
Nombre del
reléSímboloNombre del reléTipo de relé
E30RELÉ DE TOMA DE CORRIENTEISO MICRO
E31RELÉ DE ARRANQUEISO MICRO
E32RELÉ DEL DESHELADOR DELANTEROISO MICRO
E33RELÉ DEL VENTILADORISO MICRO
E34RELÉ DEL LIMPIAPARABRISAS (LENTO)ISO MICRO
E36RELÉ ACCISO MICRO
E37RELÉ ENC1ISO MICRO
E38RELÉ ENC2ISO MICRO
E39RELÉ DEL VENTILADOR DEREFRIGERACIÓNISO MINI
E40RELÉ DEL LIMPIAPARABRISASISO MICRO
E41RELÉ DEL DESEMPAÑADOR TRASEROISO MICRO
E42RELÉ DEL CLAXONISO MICRO
E43RELÉ DE LA BOMBA DE VACÍOISO MICRO
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 64

765
Mantenimiento
DescripciónSímboloAmperaje delfusibleCircuito protegido
Multi
fusible
MDPS80AUnidad MDPS
B+260ACaja de conexiones smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Fusible -
TECHO SOLAR 1, ASIENTO ELÉCTRICO ACOMPAÑANTE, ASIENTO
ELÉCTRICO DEL CONDUCTOR)
BLOWER40ARelé del ventilador
REAR HEATED40ARelé del desempañador trasero
ABS140AMódulo de control ESC, conector de comprobación multiusos
ABS2 40AMódulo de control ESC
COOLING FAN60ARelé del ventilador de refrigeración
B+360ACaja de conexiones smart (Fusible - Módulo 1, LLAVE INTELIGENTE 4,
TECHO SOLAR 2, LLAVE INTELIGENTE 1, dispositivo de corte automático
de fugas de corriente)
Fusible
B+450ACaja de conexiones smart (IPS 3 (4CH), IPS 6 (2CH), Fusible - TAPA DE
COMBUSTIBLE, LUZ DE FRENO, BLOQUEO DE LA PUERTA,
INTERRUPTOR DEL FRENO, IPS 4 (2CH)
ECU40ACaja EMS
IG140ASin llave inteligente: Interruptor de encendido, con llave inteligente - relé ACC,
relé ENC1
IG240ARelé de encendido, relé ENC2, sin llave inteligente: Interruptor de encendido
TRAILER30AToma de corriente remolque
B+150ACaja de conexiones smart (Fusible - CALEFACTOR DEL ASIENTO
TRASERO; CALEFACTOR DEL ASIENTO DELANTERO; ELEVALUNAS
ELÉCTRICO DERECHO; ELEVALUNAS ELÉCTRICO IZQUIERDO), AMP
HORN15ARelé de la bocina
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 65

Mantenimiento
66
7

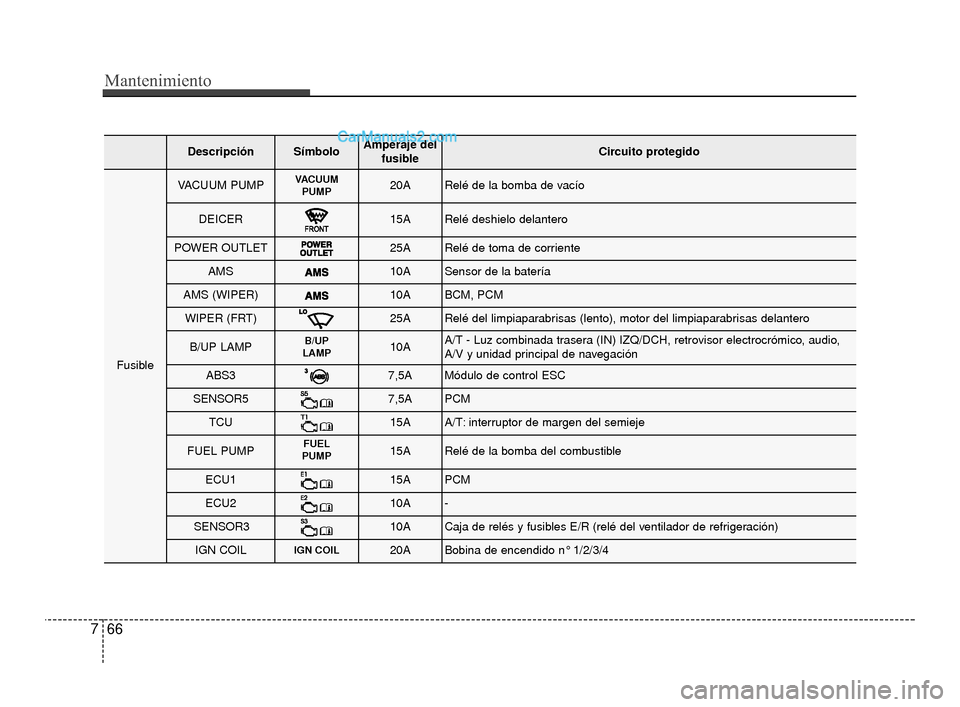

DescripciónSímboloAmperaje del
fusibleCircuito protegido
Fusible
VACUUM PUMPVACUUMPUMP20ARelé de la bomba de vacío
DEICER15ARelé deshielo delantero
POWER OUTLET25ARelé de toma de corriente
AMS10ASensor de la batería
AMS (WIPER)10ABCM, PCM
WIPER (FRT)25ARelé del limpiaparabrisas (lento), motor del limpiaparabrisas delantero
B/UP LAMPB/UP
LAMP10AA/T - Luz combinada trasera (IN) IZQ/DCH, retrovisor electrocrómico, audio,
A/V y unidad principal de navegación
ABS3 7,5AMódulo de control ESC
SENSOR57,5APCM
TCU15AA/T: interruptor de margen del semieje
FUEL PUMPFUEL
PUMP15ARelé de la bomba del combustible
ECU115APCM
ECU210A-
SENSOR310ACaja de relés y fusibles E/R (relé del ventilador de refrigeración)
IGN COILIGN COIL20ABobina de encendido n° 1/2/3/4
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 66
