PEUGEOT PARTNER 2022 Manuale duso (in Italian)

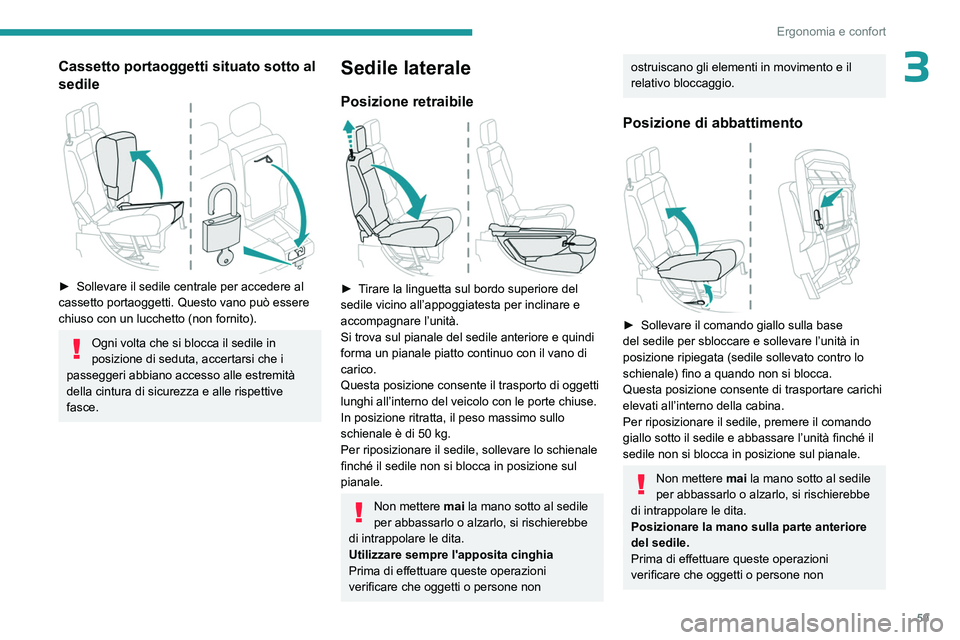

59
Ergonomia e confort
3Cassetto portaoggetti situato sotto al
sedile


► Sollevare il sedile centrale per accedere al
cassetto portaoggetti. Questo vano può essere
chiuso con un lucchetto (non fornito).
Ogni volta che si blocca il sedile in
posizione di seduta, accertarsi che i
passeggeri abbiano accesso alle estremità
della cintura di sicurezza e alle rispettive
fasce.
Sedile laterale
Posizione retraibile

► Tirare la linguetta sul bordo superiore del
sedile vicino all’appoggiatesta per inclinare e
accompagnare l’unità.
Si trova sul pianale del sedile anteriore e quindi
forma un pianale piatto continuo con il vano di
carico.
Questa posizione consente il trasporto di oggetti
lunghi all’interno del veicolo con le porte chiuse.
In posizione ritratta, il peso massimo sullo
schienale è di 50 kg.
Per riposizionare il sedile, sollevare lo schienale
finché il sedile non si blocca in posizione sul
pianale.
Non mettere mai la mano sotto al sedile
per abbassarlo o alzarlo, si rischierebbe
di intrappolare le dita.
Utilizzare sempre l'apposita cinghia
Prima di effettuare queste operazioni
verificare che oggetti o persone non
ostruiscano gli elementi in movimento e il
relativo bloccaggio.
Posizione di abbattimento

► Sollevare il comando giallo sulla base
del sedile per sbloccare e sollevare l’unità in
posizione ripiegata (sedile sollevato contro lo
schienale) fino a quando non si blocca.
Questa posizione consente di trasportare carichi
elevati all’interno della cabina.
Per riposizionare il sedile, premere il comando
giallo sotto il sedile e abbassare l’unità finché il
sedile non si blocca in posizione sul pianale.
Non mettere mai la mano sotto al sedile
per abbassarlo o alzarlo, si rischierebbe
di intrappolare le dita.
Posizionare la mano sulla parte anteriore
del sedile.
Prima di effettuare queste operazioni
verificare che oggetti o persone non

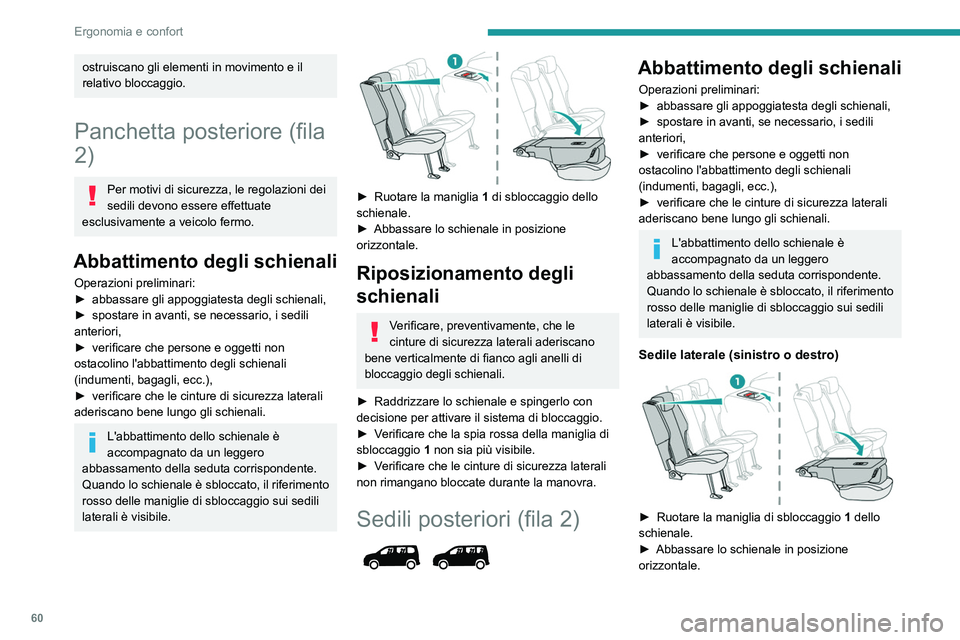

60
Ergonomia e confort
ostruiscano gli elementi in movimento e il
relativo bloccaggio.
Panchetta posteriore (fila
2)
Per motivi di sicurezza, le regolazioni dei
sedili devono essere effettuate
esclusivamente a veicolo fermo.
Abbattimento degli schienali
Operazioni preliminari:
► abbassare gli appoggiatesta degli schienali,
►

spostare in avanti, se necessario, i sedili
anteriori,
►


verificare che persone e oggetti non
ostacolino l'abbattimento degli schienali
(indumenti, bagagli, ecc.),
►


verificare che le cinture di sicurezza laterali
aderiscano bene lungo gli schienali.
L'abbattimento dello schienale è
accompagnato da un leggero
abbassamento della seduta corrispondente.
Quando lo schienale è sbloccato, il riferimento
rosso delle maniglie di sbloccaggio sui sedili
laterali è visibile.


► Ruotare la maniglia 1 di sbloccaggio dello
schienale.
►

Abbassare lo schienale in posizione
orizzontale.
Riposizionamento degli
schienali
Verificare, preventivamente, che le
cinture di sicurezza laterali aderiscano
bene verticalmente di fianco agli anelli di
bloccaggio degli schienali.
►

Raddrizzare lo schienale e spingerlo con
decisione per attivare il sistema di bloccaggio.
►


V

erificare che la spia rossa della maniglia di
sbloccaggio 1 non sia più visibile.
►

V

erificare che le cinture di sicurezza laterali
non rimangano bloccate durante la manovra.
Sedili posteriori (fila 2)

Abbattimento degli schienali
Operazioni preliminari:
► abbassare gli appoggiatesta degli schienali,
►

spostare in avanti, se necessario, i sedili
anteriori,
►


verificare che persone e oggetti non
ostacolino l'abbattimento degli schienali
(indumenti, bagagli, ecc.),
►


verificare che le cinture di sicurezza laterali
aderiscano bene lungo gli schienali.
L'abbattimento dello schienale è
accompagnato da un leggero
abbassamento della seduta corrispondente.
Quando lo schienale è sbloccato, il riferimento
rosso delle maniglie di sbloccaggio sui sedili
laterali è visibile.
Sedile laterale (sinistro o destro)

► Ruotare la maniglia di sbloccaggio 1 dello
schienale.
►

Abbassare lo schienale in posizione
orizzontale.

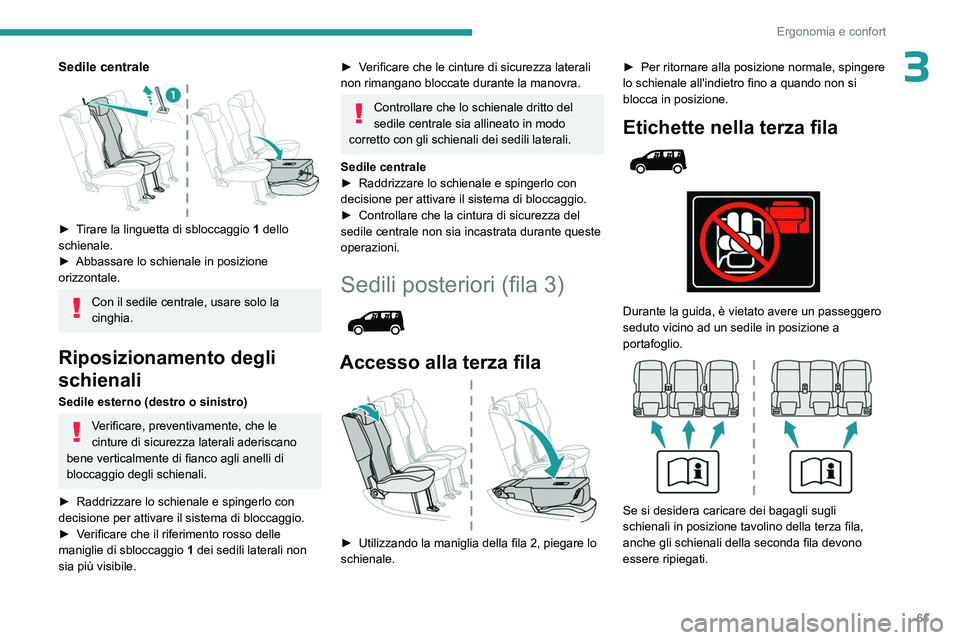

61
Ergonomia e confort
3Sedile centrale

► Tirare la linguetta di sbloccaggio 1 dello
schienale.
►

Abbassare lo schienale in posizione
orizzontale.
Con il sedile centrale, usare solo la
cinghia.
Riposizionamento degli
schienali
Sedile esterno (destro o sinistro)
Verificare, preventivamente, che le
cinture di sicurezza laterali aderiscano
bene verticalmente di fianco agli anelli di
bloccaggio degli schienali.
►

Raddrizzare lo schienale e spingerlo con
decisione per attivare il sistema di bloccaggio.
►


V

erificare che il riferimento rosso delle
maniglie di sbloccaggio 1 dei sedili laterali non
sia più visibile.
► Verificare che le cinture di sicurezza laterali
non rimangano bloccate durante la manovra.
Controllare che lo schienale dritto del
sedile centrale sia allineato in modo
corretto con gli schienali dei sedili laterali.
Sedile centrale
►

Raddrizzare lo schienale e spingerlo con
decisione per attivare il sistema di bloccaggio.
►


Controllare che la cintura di sicurezza del
sedile centrale non sia incastrata durante queste
operazioni.
Sedili posteriori (fila 3)

Accesso alla terza fila

► Utilizzando la maniglia della fila 2, piegare lo
schienale. ►

Per ritornare alla posizione normale, spingere
lo schienale all'indietro fino a quando non si
blocca in posizione.
Etichette nella terza fila



Durante la guida, è vietato avere un passeggero
seduto vicino ad un sedile in posizione a
portafoglio.


Se si desidera caricare dei bagagli sugli
schienali in posizione tavolino della terza fila,
anche gli schienali della seconda fila devono
essere ripiegati.

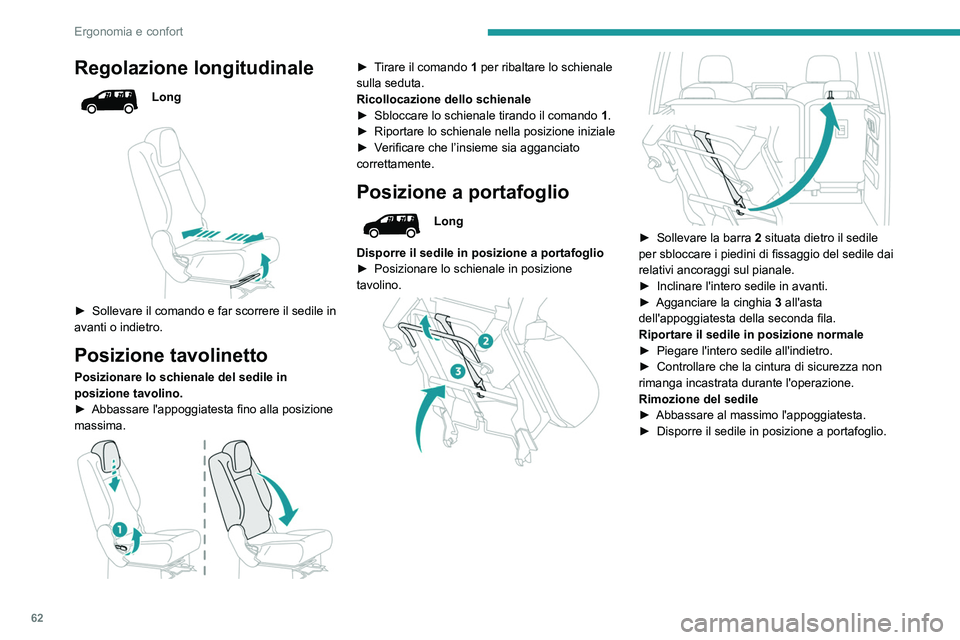

62
Ergonomia e confort
Regolazione longitudinale
Long


► Sollevare il comando e far scorrere il sedile in
avanti o indietro.
Posizione tavolinetto
Posizionare lo schienale del sedile in
posizione tavolino.
►

Abbassare l'appoggiatesta fino alla posizione
massima.


► Tirare il comando 1 per ribaltare lo schienale
sulla seduta.
Ricollocazione dello schienale
►

Sbloccare lo schienale tirando il comando 1

.
►

Riportare lo schienale nella posizione iniziale
►


V
erificare che l’insieme sia agganciato
correttamente.
Posizione a portafoglio
Long
Disporre il sedile in posizione a portafoglio
►

Posizionare lo schienale in posizione
tavolino.




► Sollevare la barra 2 situata dietro il sedile
per sbloccare i piedini di fissaggio del sedile dai
relativi ancoraggi sul pianale.
►

Inclinare l'intero sedile in avanti.
►


Agganciare la cinghia 3

all'asta
dell'appoggiatesta della seconda fila.
Riportare il sedile in posizione normale
►

Piegare l'intero sedile all'indietro.
►


Controllare che la cintura di sicurezza non
rimanga incastrata durante l'operazione.
Rimozione del sedile
►


Abbassare al massimo l'appoggiatesta.
►


Disporre il sedile in posizione a portafoglio.

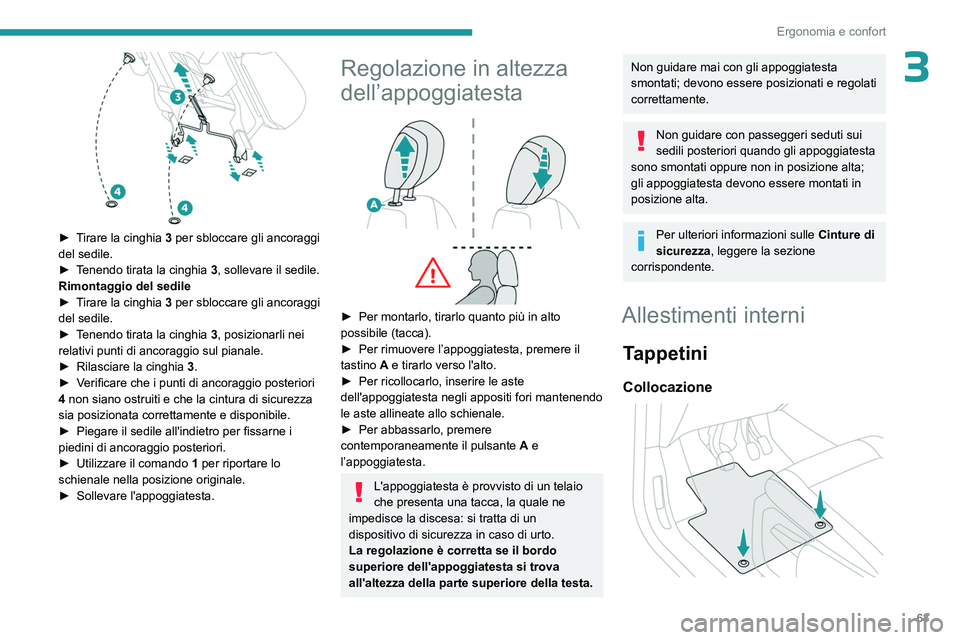

63
Ergonomia e confort
3

► Tirare la cinghia 3 per sbloccare gli ancoraggi
del sedile.
►

T
enendo tirata la cinghia 3, sollevare il sedile.
Rimontaggio del sedile
►

T
irare la cinghia 3 per sbloccare gli ancoraggi
del sedile.
►

T
enendo tirata la cinghia 3, posizionarli nei
relativi punti di ancoraggio sul pianale.
►

Rilasciare la cinghia 3

.
►

V
erificare che i punti di ancoraggio posteriori
4 non siano ostruiti e che la cintura di sicurezza
sia posizionata correttamente e disponibile.
►

Piegare il sedile all'indietro per fissarne i
piedini di ancoraggio posteriori.
►


Utilizzare il comando 1

per riportare lo
schienale nella posizione originale.
►

Sollevare l'appoggiatesta.
Regolazione in altezza
dell’appoggiatesta


► Per montarlo, tirarlo quanto più in alto
possibile (tacca).
►

Per rimuovere l’appoggiatesta, premere il
tastino

A e tirarlo verso l'alto.
►

Per ricollocarlo, inserire le aste
dell'appoggiatesta negli appositi fori mantenendo
le aste allineate allo schienale.
►


Per abbassarlo, premere
contemporaneamente il pulsante A

e
l’appoggiatesta.
L'appoggiatesta è provvisto di un telaio
che presenta una tacca, la quale ne
impedisce la discesa: si tratta di un
dispositivo di sicurezza in caso di urto.
La regolazione è corretta se il bordo
superiore dell'appoggiatesta si trova
all'altezza della parte superiore della testa.
Non guidare mai con gli appoggiatesta
smontati; devono essere posizionati e regolati
correttamente.
Non guidare con passeggeri seduti sui
sedili posteriori quando gli appoggiatesta
sono smontati oppure non in posizione alta;
gli appoggiatesta devono essere montati in
posizione alta.
Per ulteriori informazioni sulle Cinture di
sicurezza, leggere la sezione
corrispondente.
Allestimenti interni
Tappetini
Collocazione

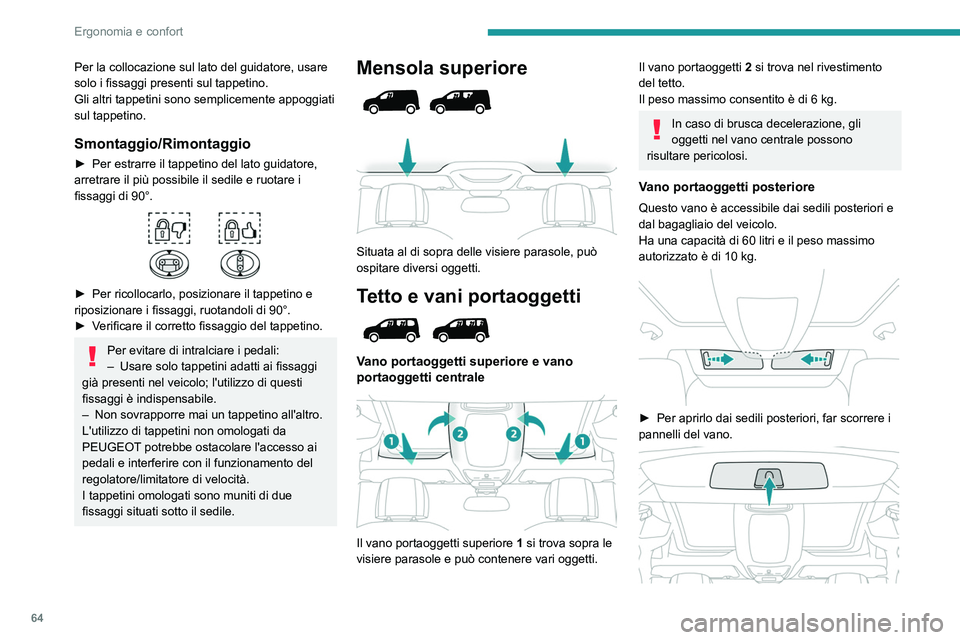

64
Ergonomia e confort
Per la collocazione sul lato del guidatore, usare
solo i fissaggi presenti sul tappetino.
Gli altri tappetini sono semplicemente appoggiati
sul tappetino.
Smontaggio/Rimontaggio
► Per estrarre il tappetino del lato guidatore,
arretrare il più possibile il sedile e ruotare i
fissaggi di 90°.


► Per ricollocarlo, posizionare il tappetino e
riposizionare i fissaggi, ruotandoli di 90°.
►

V
erificare il corretto fissaggio del tappetino.
Per evitare di intralciare i pedali:
– Usare solo tappetini adatti ai fissaggi
già presenti nel veicolo; l'utilizzo di questi
fissaggi è indispensabile.
–

Non sovrapporre mai un tappetino all'altro.
L'utilizzo di tappetini non omologati da
PEUGEOT

potrebbe ostacolare l'accesso ai
pedali e interferire con il funzionamento del
regolatore/limitatore di velocità.
I tappetini omologati sono muniti di due
fissaggi situati sotto il sedile.
Mensola superiore



Situata al di sopra delle visiere parasole, può
ospitare diversi oggetti.
Tetto e vani portaoggetti

Vano portaoggetti superiore e vano
portaoggetti centrale


Il vano portaoggetti superiore 1 si trova sopra le
visiere parasole e può contenere vari oggetti.
Il vano portaoggetti 2 si trova nel rivestimento
del tetto.
Il peso massimo consentito è di 6
kg.
In caso di brusca decelerazione, gli
oggetti nel vano centrale possono
risultare pericolosi.
Vano portaoggetti posteriore
Questo vano è accessibile dai sedili posteriori e
dal bagagliaio del veicolo.
Ha una capacità di 60 litri e il peso massimo
autorizzato è di 10 kg.


► Per aprirlo dai sedili posteriori, far scorrere i
pannelli del vano.

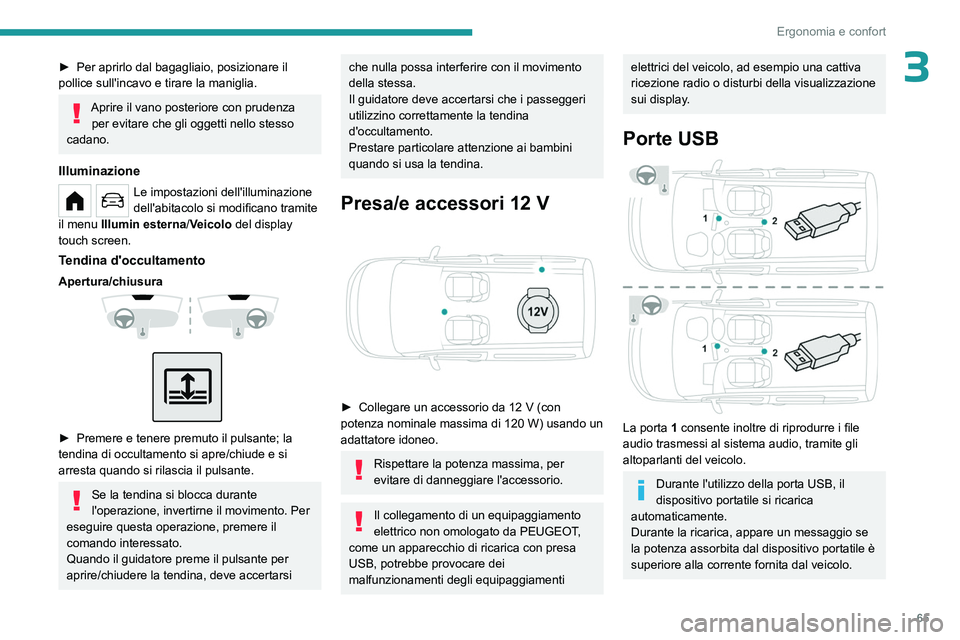

65
Ergonomia e confort
3► Per aprirlo dal bagagliaio, posizionare il
pollice sull'incavo e tirare la maniglia.
Aprire il vano posteriore con prudenza per evitare che gli oggetti nello stesso
cadano.
Illuminazione
Le impostazioni dell'illuminazione
dell'abitacolo si modificano tramite
il menu

Illumin esterna/Veicolo del display
touch screen.
Tendina d'occultamento
Apertura/chiusura



► Premere e tenere premuto il pulsante; la
tendina di occultamento si apre/chiude e si
arresta quando si rilascia il pulsante.
Se la tendina si blocca durante
l'operazione, invertirne il movimento. Per
eseguire questa operazione, premere il
comando interessato.
Quando il guidatore preme il pulsante per
aprire/chiudere la tendina, deve accertarsi
che nulla possa interferire con il movimento
della stessa.
Il guidatore deve accertarsi che i passeggeri
utilizzino correttamente la tendina
d'occultamento.
Prestare particolare attenzione ai bambini
quando si usa la tendina.
Presa/e accessori 12 V

► Collegare un accessorio da 12 V (con
potenza nominale massima di 120 W) usando un
adattatore idoneo.
Rispettare la potenza massima, per
evitare di danneggiare l'accessorio.
Il collegamento di un equipaggiamento
elettrico non omologato da PEUGEOT,
come un apparecchio di ricarica con presa
USB, potrebbe provocare dei
malfunzionamenti degli equipaggiamenti
elettrici del veicolo, ad esempio una cattiva
ricezione radio o disturbi della visualizzazione
sui display.
Porte USB

La porta 1 consente inoltre di riprodurre i file
audio trasmessi al sistema audio, tramite gli
altoparlanti del veicolo.
Durante l'utilizzo della porta USB, il
dispositivo portatile si ricarica
automaticamente.
Durante la ricarica, appare un messaggio se
la potenza assorbita dal dispositivo portatile è
superiore alla corrente fornita dal veicolo.

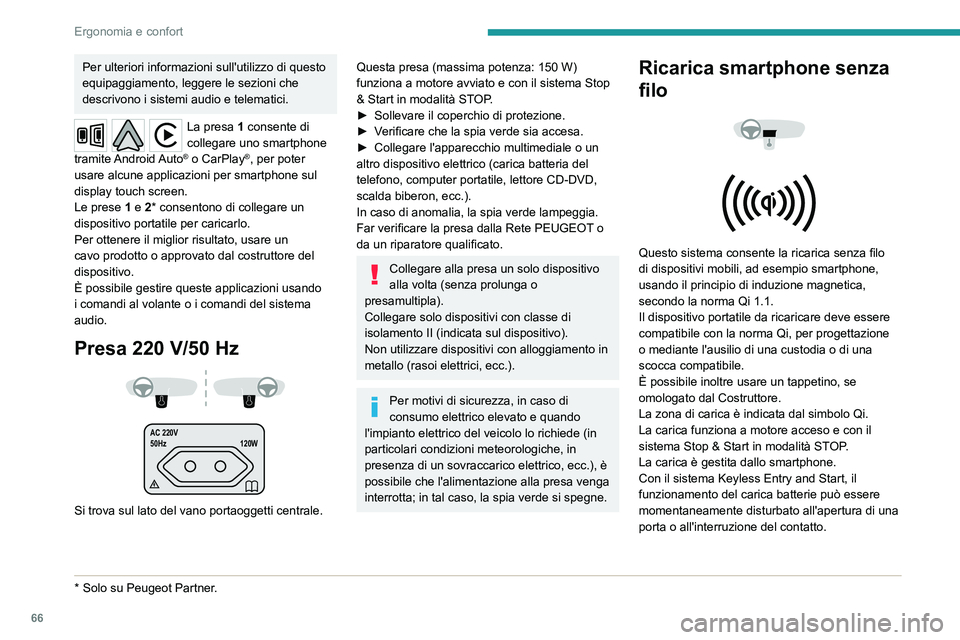

66
Ergonomia e confort
Per ulteriori informazioni sull'utilizzo di questo
equipaggiamento, leggere le sezioni che
descrivono i sistemi audio e telematici.
La presa 1 consente di
collegare uno smartphone
tramite

Android Auto
® o CarPlay®, per poter
usare alcune applicazioni per smartphone sul
display touch screen.
Le prese 1 e 2* consentono di collegare un
dispositivo portatile per caricarlo.
Per ottenere il miglior risultato, usare un
cavo prodotto o approvato dal costruttore del
dispositivo.
È possibile gestire queste applicazioni usando
i comandi al volante o i comandi del sistema
audio.
Presa 220 V/50 Hz


AC 220V
50Hz 120W

Si trova sul lato del vano portaoggetti centrale.
* Solo su Peugeot Partner.
Questa presa (massima potenza: 150 W)
funziona a motore avviato e con il sistema Stop
& Start in modalità STOP.
►

Sollevare il coperchio di protezione.
►


V
erificare che la spia verde sia accesa.
►

Collegare l'apparecchio multimediale o un
altro dispositivo elettrico (carica batteria del
telefono, computer portatile, lettore CD-DVD,
scalda biberon, ecc.).
In caso di anomalia, la spia verde lampeggia.
Far verificare la presa dalla Rete PEUGEOT

o
da un riparatore qualificato.
Collegare alla presa un solo dispositivo
alla volta (senza prolunga o
presamultipla).
Collegare solo dispositivi con classe di
isolamento II (indicata sul dispositivo).
Non utilizzare dispositivi con alloggiamento in
metallo (rasoi elettrici, ecc.).
Per motivi di sicurezza, in caso di
consumo elettrico elevato e quando
l'impianto elettrico del veicolo lo richiede (in
particolari condizioni meteorologiche, in
presenza di un sovraccarico elettrico, ecc.), è
possibile che l'alimentazione alla presa venga
interrotta; in tal caso, la spia verde si spegne.
Ricarica smartphone senza
filo




Questo sistema consente la ricarica senza filo
di dispositivi mobili, ad esempio smartphone,
usando il principio di induzione magnetica,
secondo la norma Qi 1.1.
Il dispositivo portatile da ricaricare deve essere
compatibile con la norma Qi, per progettazione
o mediante l'ausilio di una custodia o di una
scocca compatibile.
È possibile inoltre usare un tappetino, se
omologato dal Costruttore.
La zona di carica è indicata dal simbolo Qi.
La carica funziona a motore acceso e con il
sistema Stop & Start in modalità STOP.
La carica è gestita dallo smartphone.
Con il sistema Keyless Entry and Start, il
funzionamento del carica batterie può essere
momentaneamente disturbato all'apertura di una
porta o all'interruzione del contatto.

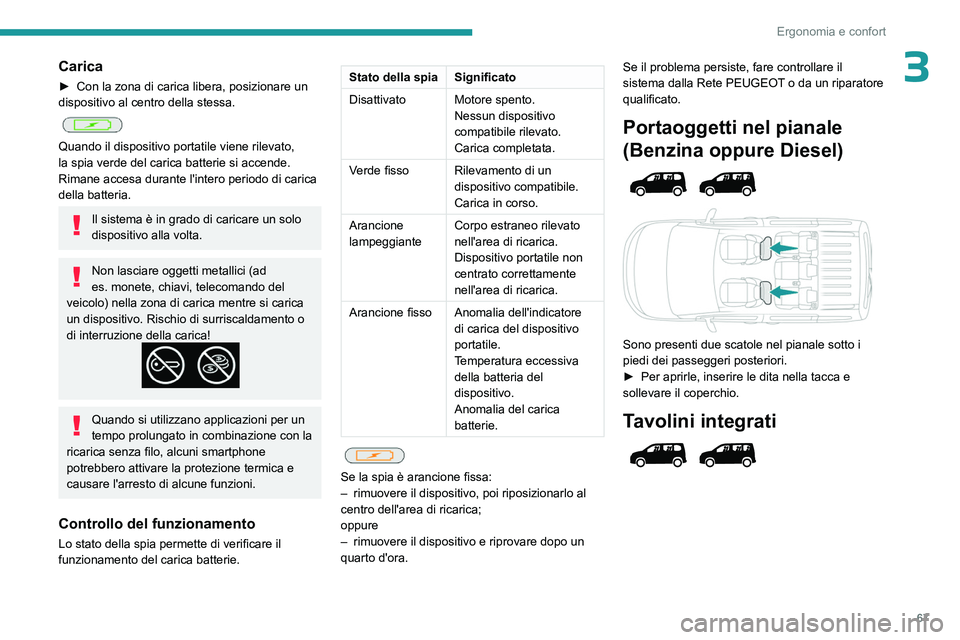

67
Ergonomia e confort
3Carica
► Con la zona di carica libera, posizionare un
dispositivo al centro della stessa.


Quando il dispositivo portatile viene rilevato,
la spia verde del carica batterie si accende.
Rimane accesa durante l'intero periodo di carica
della batteria.
Il sistema è in grado di caricare un solo
dispositivo alla volta.
Non lasciare oggetti metallici (ad
es. monete, chiavi, telecomando del
veicolo) nella zona di carica mentre si carica
un dispositivo. Rischio di surriscaldamento o
di interruzione della carica!
Quando si utilizzano applicazioni per un
tempo prolungato in combinazione con la
ricarica senza filo, alcuni smartphone
potrebbero attivare la protezione termica e
causare l'arresto di alcune funzioni.
Controllo del funzionamento
Lo stato della spia permette di verificare il
funzionamento del carica batterie.
Stato della spia Significato
Disattivato Motore spento. Nessun dispositivo
compatibile rilevato.
Carica completata.
Verde fisso Rilevamento di un
dispositivo compatibile.
Carica in corso.
Arancione
lampeggiante Corpo estraneo rilevato
nell'area di ricarica.
Dispositivo portatile non
centrato correttamente
nell'area di ricarica.
Arancione fisso Anomalia dell'indicatore
di carica del dispositivo
portatile.
Temperatura eccessiva
della batteria del
dispositivo.
Anomalia del carica
batterie.


Se la spia è arancione fissa:
–
rimuovere il dispositivo, poi riposizionarlo al
centro dell'area di ricarica;
oppure
–

rimuovere il dispositivo e riprovare dopo un
quarto d'ora. Se il problema persiste, fare controllare il
sistema dalla Rete PEUGEOT

o da un riparatore
qualificato.
Portaoggetti nel pianale
(Benzina oppure Diesel)




Sono presenti due scatole nel pianale sotto i
piedi dei passeggeri posteriori.
►
Per aprirle, inserire le dita nella tacca e
sollevare il coperchio.
Tavolini integrati

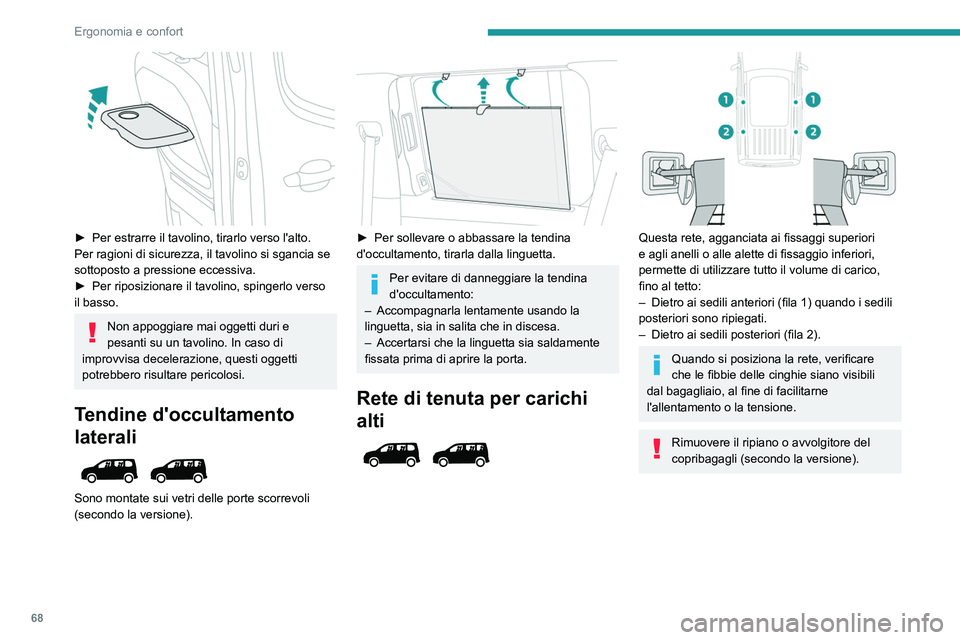

68
Ergonomia e confort

► Per estrarre il tavolino, tirarlo verso l'alto.
Per ragioni di sicurezza, il tavolino si sgancia se
sottoposto a pressione eccessiva.
►

Per riposizionare il tavolino, spingerlo verso
il basso.
Non appoggiare mai oggetti duri e
pesanti su un tavolino. In caso di
improvvisa decelerazione, questi oggetti
potrebbero risultare pericolosi.
Tendine d'occultamento
laterali


Sono montate sui vetri delle porte scorrevoli
(secondo la versione).


► Per sollevare o abbassare la tendina
d'occultamento, tirarla dalla linguetta.
Per evitare di danneggiare la tendina
d'occultamento:
–

Accompagnarla lentamente usando la
linguetta, sia in salita che in discesa.
–


Accertarsi che la linguetta sia saldamente
fissata prima di aprire la porta.
Rete di tenuta per carichi
alti




Questa rete, agganciata ai fissaggi superiori
e agli anelli o alle alette di fissaggio inferiori,
permette di utilizzare tutto il volume di carico,
fino al tetto:
–
Dietro ai sedili anteriori (fila 1) quando i sedili
posteriori sono ripiegati.
–


Dietro ai sedili posteriori (fila 2).
Quando si posiziona la rete, verificare
che le fibbie delle cinghie siano visibili
dal bagagliaio, al fine di facilitarne
l'allentamento o la tensione.
Rimuovere il ripiano o avvolgitore del
copribagagli (secondo la versione).
