TOYOTA AYGO 2020 Navodila Za Uporabo (in Slovenian)

509

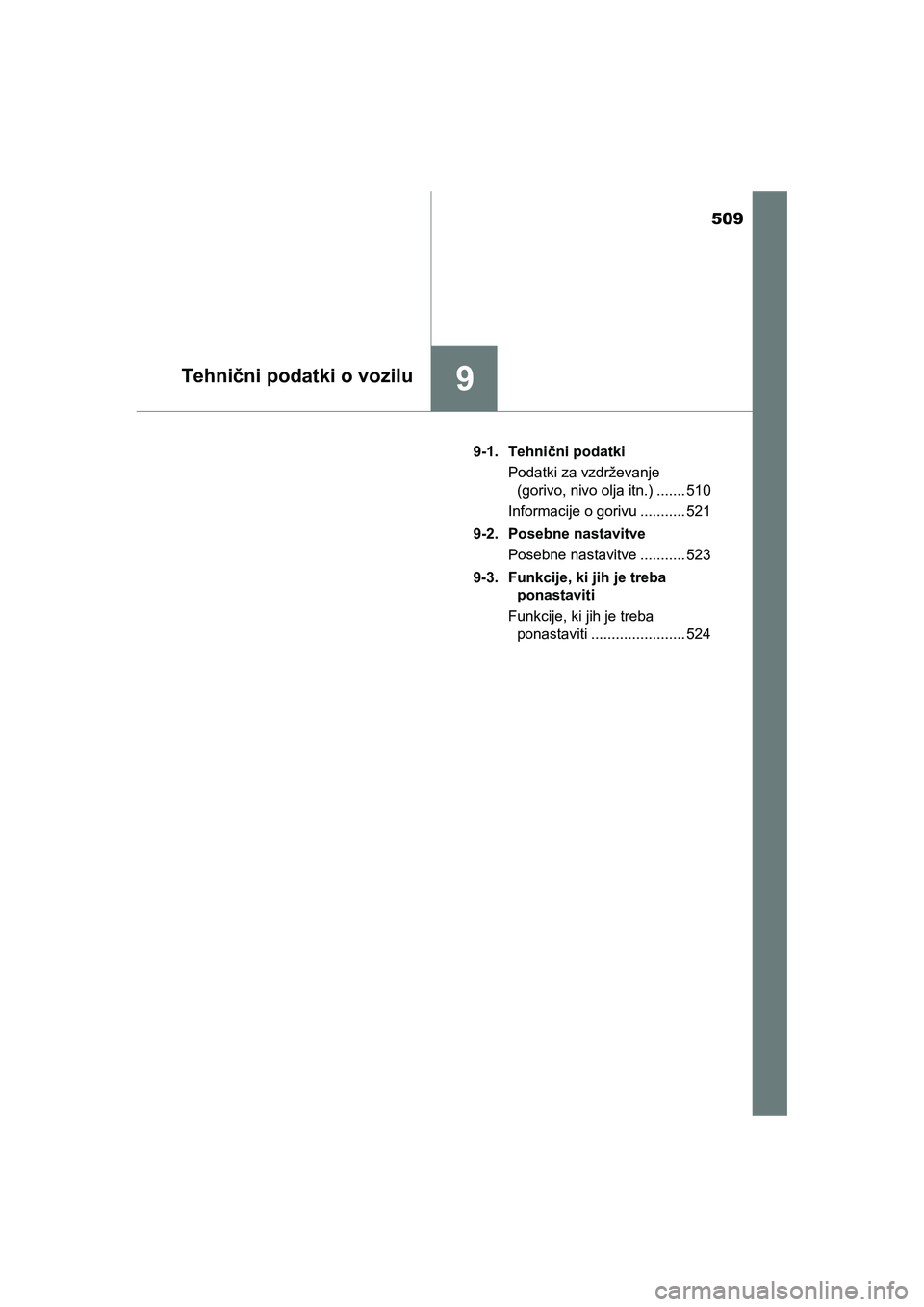

9Tehnični podatki o vozilu
AYGO_OM_Europe_OM9A012E9-1. Tehnični podatki
Podatki za vzdrževanje
(gorivo, nivo olja itn.) ....... 510
Informacije o gorivu ........... 521
9-2. Posebne nastavitve
Posebne nastavitve ........... 523
9-3. Funkcije, ki jih je treba
ponastaviti
Funkcije, ki jih je treba
ponastaviti ....................... 524
AYGO_OM_Europe_OM9A012E.backup.book Page 509 Thursday, May 13, 2021 10:02 PM

5109-1. Tehnični podatki
AYGO_OM_Europe_OM9A012E

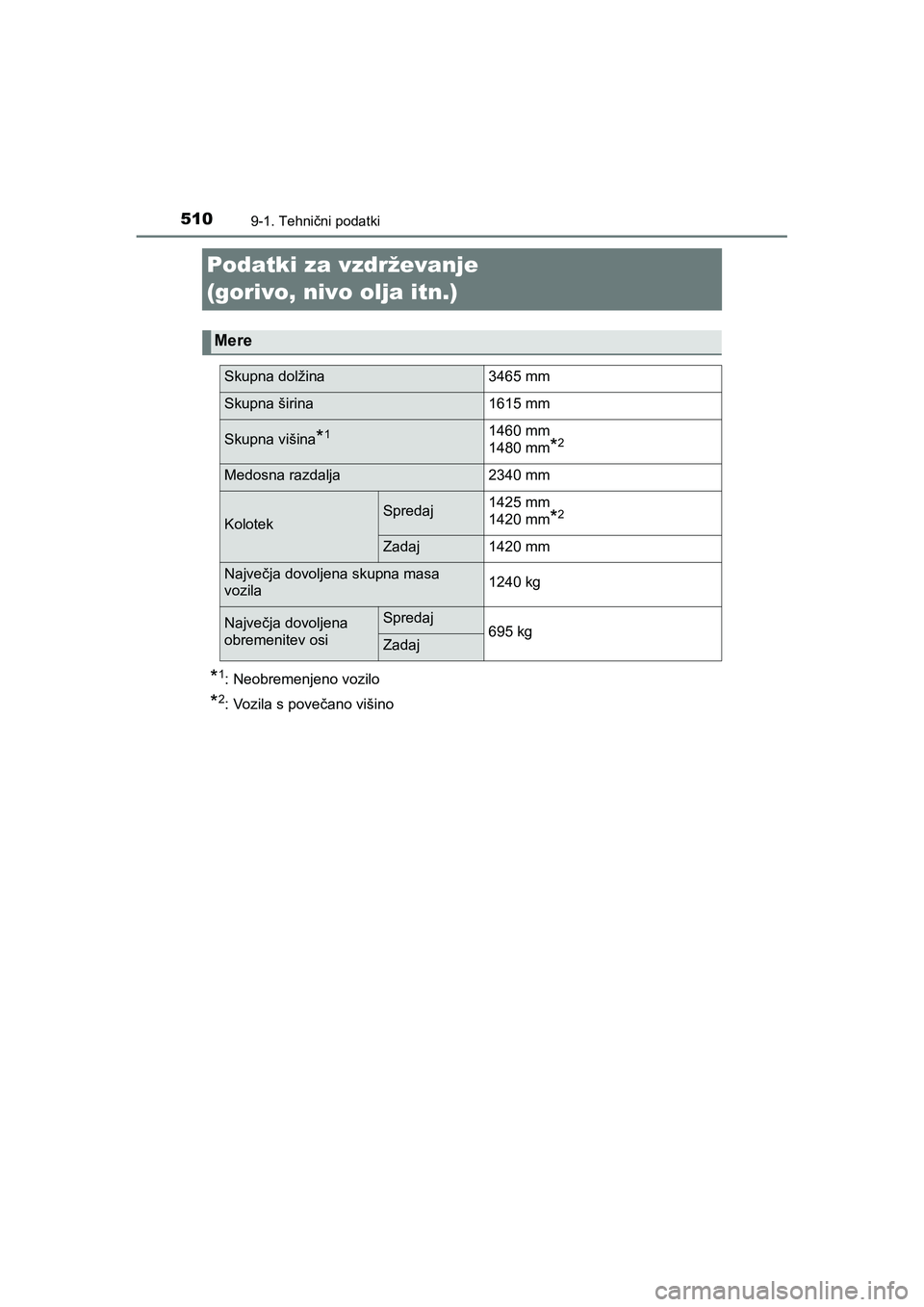

Podatki za vzdrževanje
(gorivo, nivo olja itn.)
*1: Neobremenjeno vozilo
*2: Vozila s povečano višino
Mere
Skupna dolžina3465 mm
Skupna širina1615 mm
Skupna višina*11460 mm
1480 mm
*2
Medosna razdalja2340 mm
KolotekSpredaj1425 mm
1420 mm
*2
Zadaj1420 mm
Največja dovoljena skupna masa
vozila1240 kg
Največja dovoljena
obremenitev osi Spredaj695 kgZadaj
AYGO_OM_Europe_OM9A012E.backup.book Page 510 Thursday, May 13, 2021 10:02 PM

5119-1. Tehnični podatki
9
Tehnični podatki o vozilu
AYGO_OM_Europe_OM9A012E

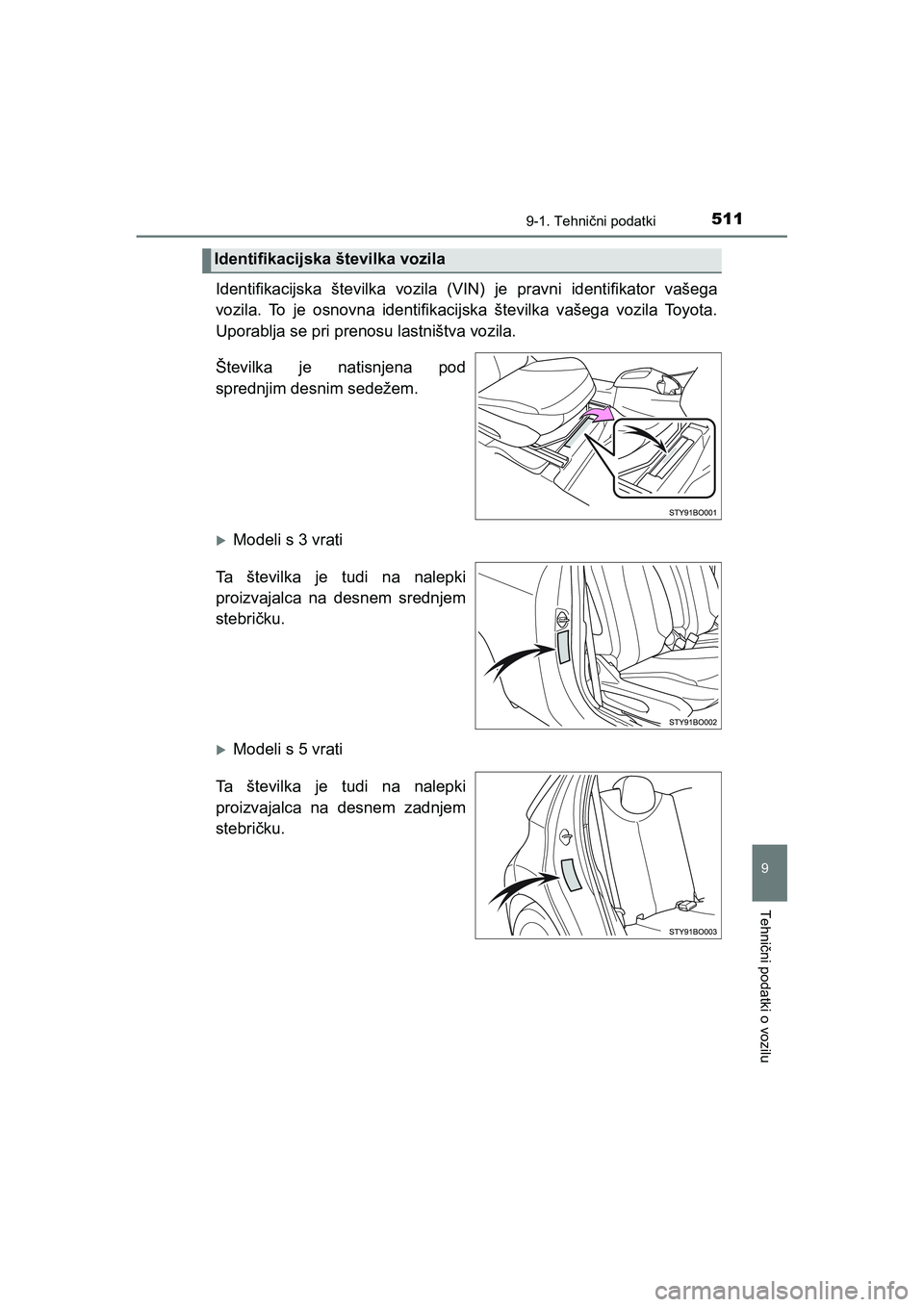

Identifikacijska številka vozila (VIN) je pravni identifikator vašega
vozila. To je osnovna identifikacijska številka vašega vozila Toyota.
Uporablja se pri prenosu lastništva vozila.
Številka je natisnjena pod
sprednjim desnim sedežem.
Modeli s 3 vrati
Ta številka je tudi na nalepki
proizvajalca na desnem srednjem
stebričku.
Modeli s 5 vrati
Ta številka je tudi na nalepki
proizvajalca na desnem zadnjem
stebričku.
Identifikacijska številka vozila
AYGO_OM_Europe_OM9A012E.backup.book Page 511 Thursday, May 13, 2021 10:02 PM

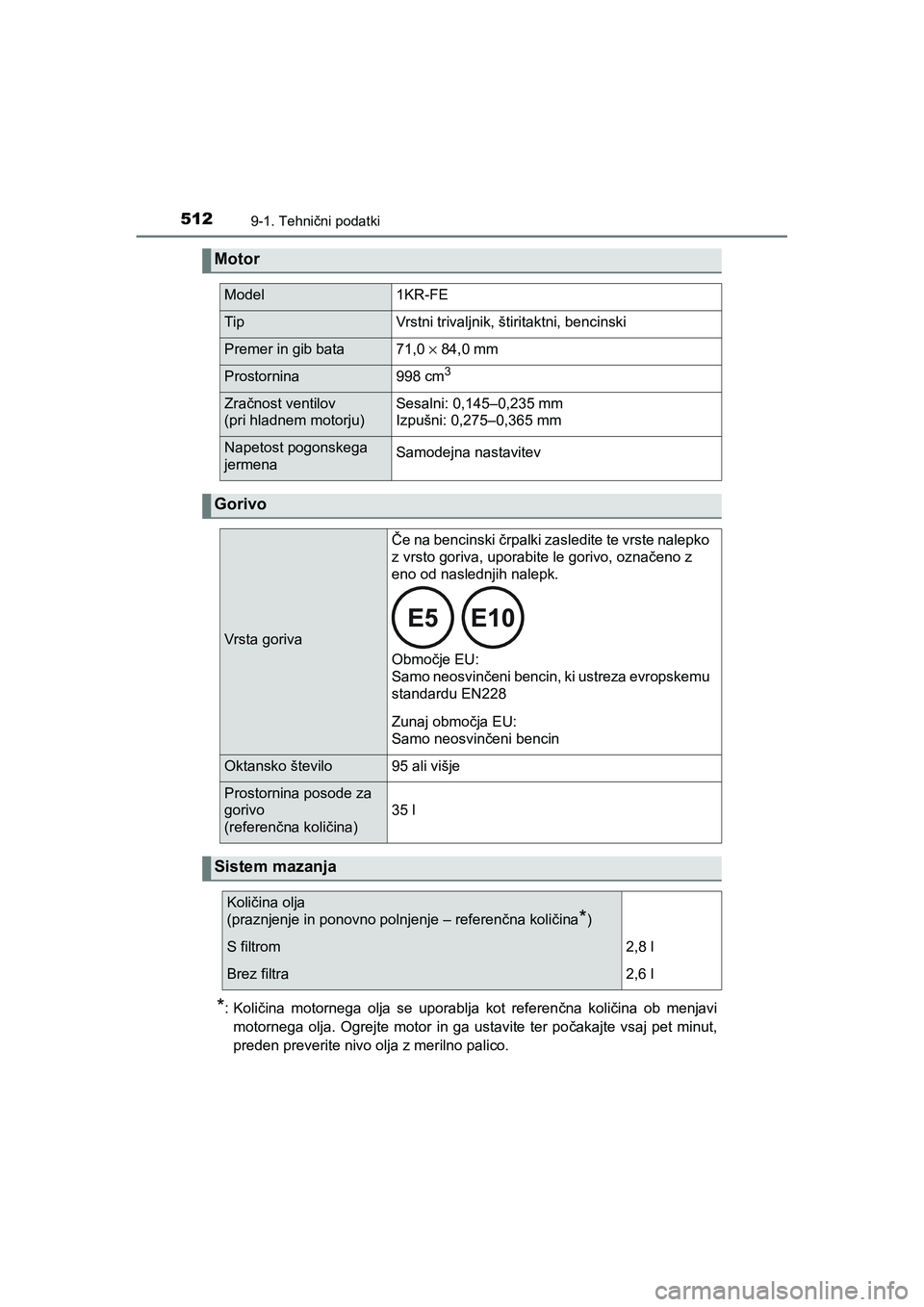

5129-1. Tehnični podatki
AYGO_OM_Europe_OM9A012E
*:Količina motornega olja se uporablja kot referenčna količina ob menjavi
motornega olja. Ogrejte motor in ga ustavite ter počakajte vsaj pet minut,
preden preverite nivo olja z merilno palico.
Motor
Model1KR-FE
TipVrstni trivaljnik, štiritaktni, bencinski
Premer in gib bata71,0 × 84,0 mm
Prostornina998 cm3
Zračnost ventilov
(pri hladnem motorju)Sesalni: 0,145–0,235 mm
Izpušni: 0,275–0,365 mm
Napetost pogonskega
jermenaSamodejna nastavitev
Gorivo
Vrsta goriva
Če na bencinski črpalki zasledite te vrste nalepko
z vrsto goriva, uporabite le gorivo, označeno z
eno od naslednjih nalepk.

Območje EU:
Samo neosvinčeni bencin, ki ustreza evropskemu
standardu EN228
Zunaj območja EU:
Samo neosvinčeni bencin
Oktansko število 95 ali višje
Prostornina posode za
gorivo
(referenčna količina)
35 l
Sistem mazanja
Količina olja
(praznjenje in ponovno polnjenje – referenčna količina
*)
S filtrom2,8 l
Brez filtra2,6 l
AYGO_OM_Europe_OM9A012E.backup.book Page 512 Thursday, May 13, 2021 10:02 PM

5139-1. Tehnični podatki
9
Tehnični podatki o vozilu
AYGO_OM_Europe_OM9A012En

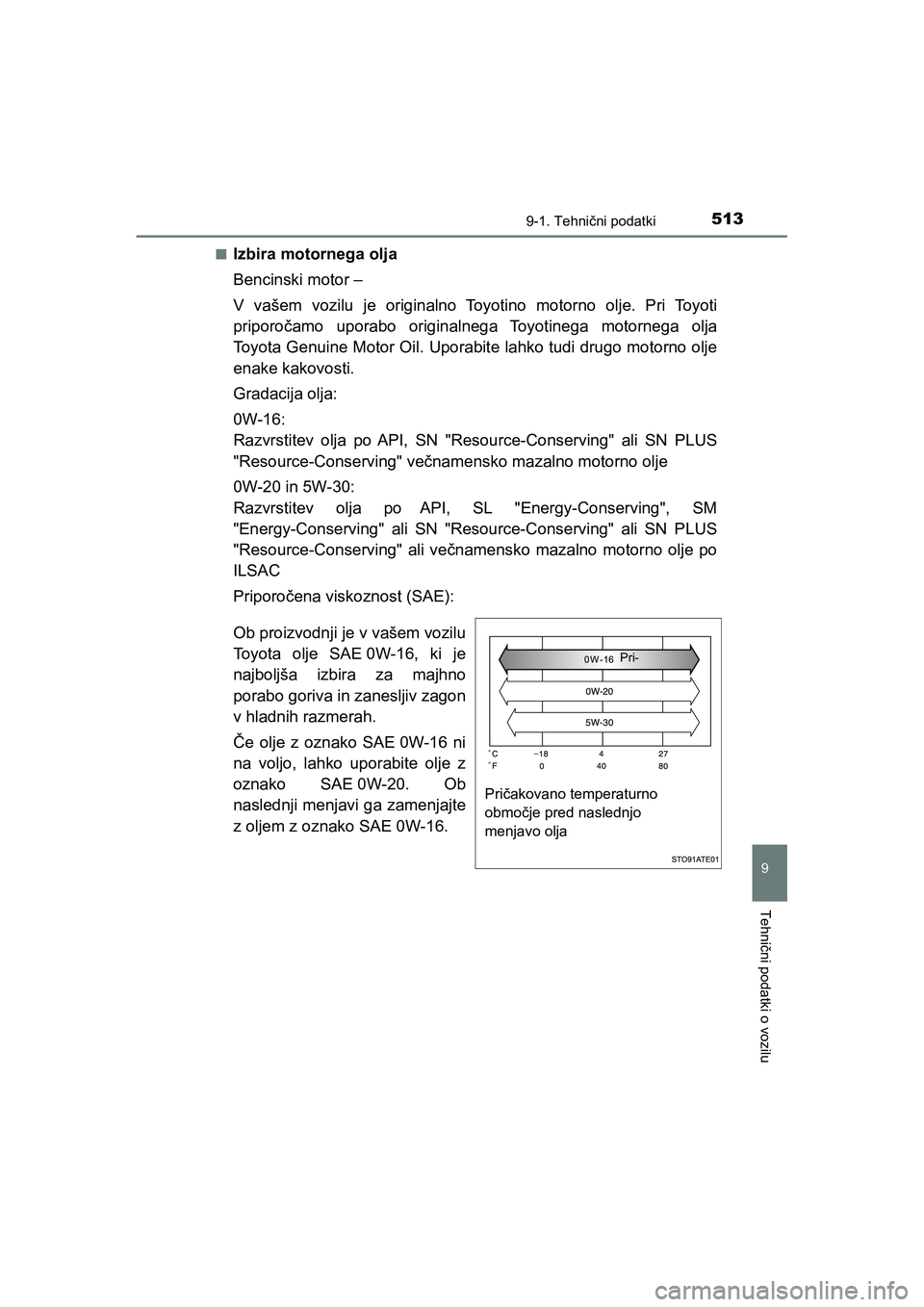

Izbira motornega olja
Bencinski motor –
V vašem vozilu je originalno Toyotino motorno olje. Pri Toyoti
priporočamo uporabo originalnega Toyotinega motornega olja
Toyota Genuine Motor Oil. Uporabite lahko tudi drugo motorno olje
enake kakovosti.
Gradacija olja:
0W-16:
Razvrstitev olja po API, SN "Resource-Conserving" ali SN PLUS
"Resource-Conserving" večnamensko mazalno motorno olje
0W-20 in 5W-30:
Razvrstitev olja po API, SL "Energy-Conserving", SM
"Energy-Conserving" ali SN "Resource-Conserving" ali SN PLUS
"Resource-Conserving" ali večnamensko mazalno motorno olje po
ILSAC
Priporočena viskoznost (SAE):
Ob proizvodnji je v vašem vozilu
Toyota olje SAE 0W-16, ki je
najboljša izbira za majhno
porabo goriva in zanesljiv zagon
v hladnih razmerah.
Če olje z oznako SAE 0W-16 ni
na voljo, lahko uporabite olje z
oznako SAE 0W-20. Ob
naslednji menjavi ga zamenjajte
z oljem z oznako SAE 0W-16.
Pričakovano temperaturno
območje pred naslednjo
menjavo olja
Pri-
AYGO_OM_Europe_OM9A012E.backup.book Page 513 Thursday, May 13, 2021 10:02 PM

5149-1. Tehnični podatki
AYGO_OM_Europe_OM9A012E

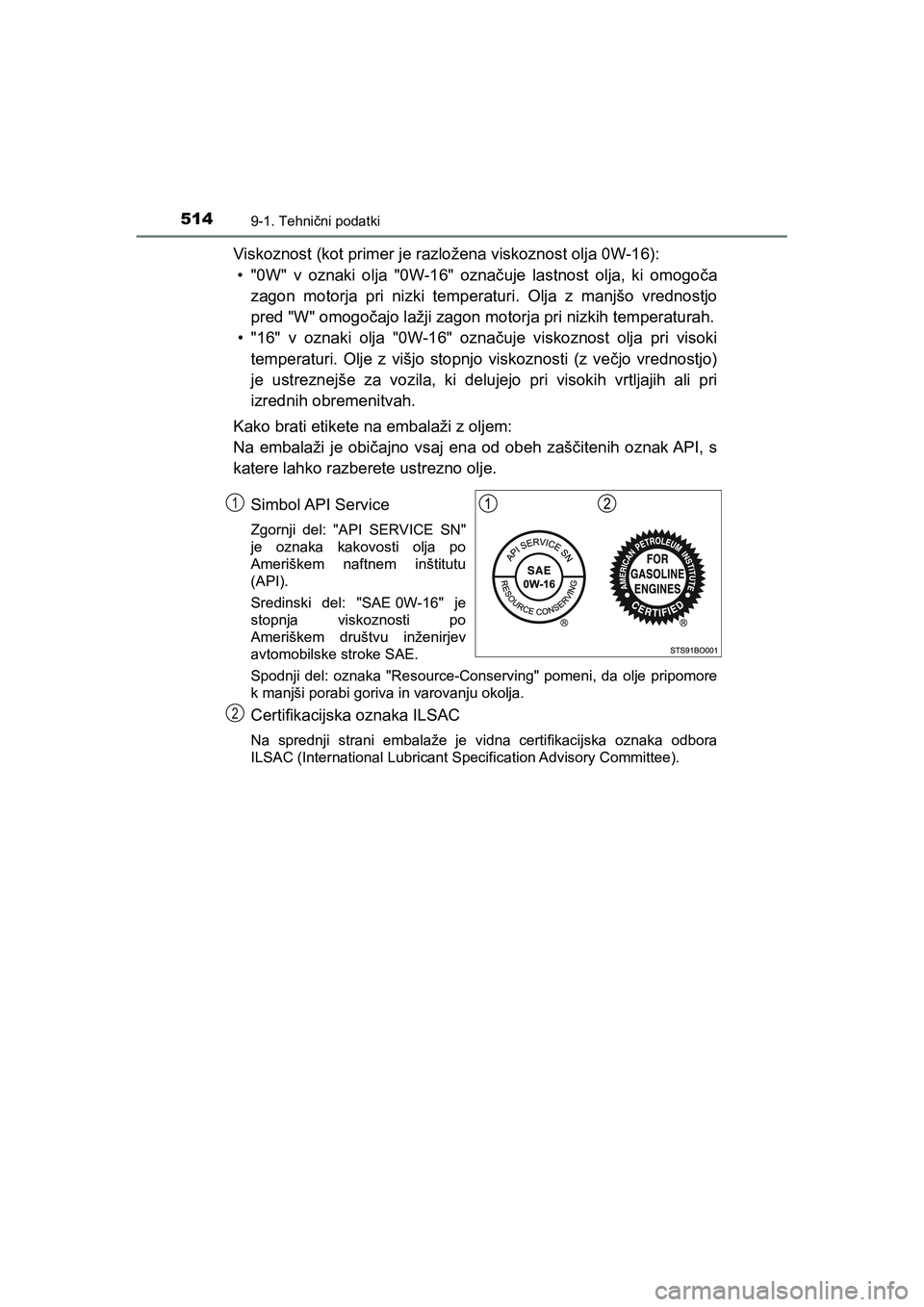

Viskoznost (kot primer je razložena viskoznost olja 0W-16):
• "0W" v oznaki olja "0W-16" označuje lastnost olja, ki omogoča
zagon motorja pri nizki temperaturi. Olja z manjšo vrednostjo
pred "W" omogočajo lažji zagon motorja pri nizkih temperaturah.
• "16" v oznaki olja "0W-16" označuje viskoznost olja pri visoki
temperaturi. Olje z višjo stopnjo viskoznosti (z večjo vrednostjo)
je ustreznejše za vozila, ki delujejo pri visokih vrtljajih ali pri
izrednih obremenitvah.
Kako brati etikete na embalaži z oljem:
Na embalaži je običajno vsaj ena od obeh zaščitenih oznak API, s
katere lahko razberete ustrezno olje.
Simbol API Service
Zgornji del: "API SERVICE SN"
je oznaka kakovosti olja po
Ameriškem naftnem inštitutu
(API).
Sredinski del: "SAE 0W-16" je
stopnja viskoznosti po
Ameriškem društvu inženirjev
avtomobilske stroke SAE.
Spodnji del: oznaka "Resource-Conserving" pomeni, da olje pripomore
k manjši porabi goriva in varovanju okolja.
Certifikacijska oznaka ILSAC
Na sprednji strani embalaže je vidna certifikacijska oznaka odbora
ILSAC (International Lubricant Specification Advisory Committee).
1
2

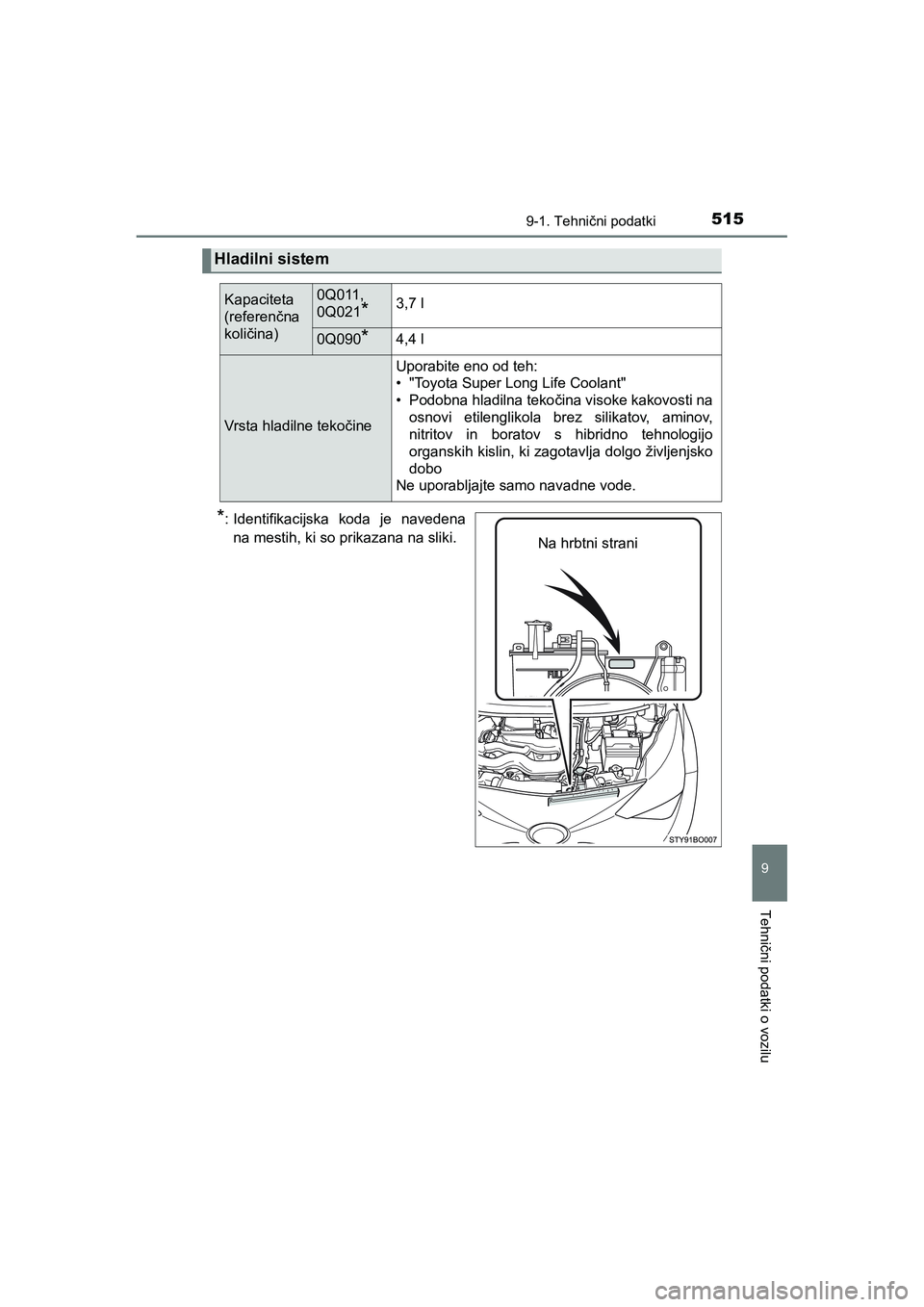

AYGO_OM_Europe_OM9A012E.backup.book Page 514 Thursday, May 13, 2021 10:02 PM

5159-1. Tehnični podatki
9
Tehnični podatki o vozilu
AYGO_OM_Europe_OM9A012E
*: Identifikacijska koda je navedena
na mestih, ki so prikazana na sliki.
Hladilni sistem
Kapaciteta
(referenčna
količina)0Q011,
0Q021
*3,7 l
0Q090*4,4 l
Vrsta hladilne tekočine
Uporabite eno od teh:
• "Toyota Super Long Life Coolant"
• Podobna hladilna tekočina visoke kakovosti na
osnovi etilenglikola brez silikatov, aminov,
nitritov in boratov s hibridno tehnologijo
organskih kislin, ki zagotavlja dolgo življenjsko
dobo
Ne uporabljajte samo navadne vode.
Na hrbtni strani
AYGO_OM_Europe_OM9A012E.backup.book Page 515 Thursday, May 13, 2021 10:02 PM

5169-1. Tehnični podatki
AYGO_OM_Europe_OM9A012E

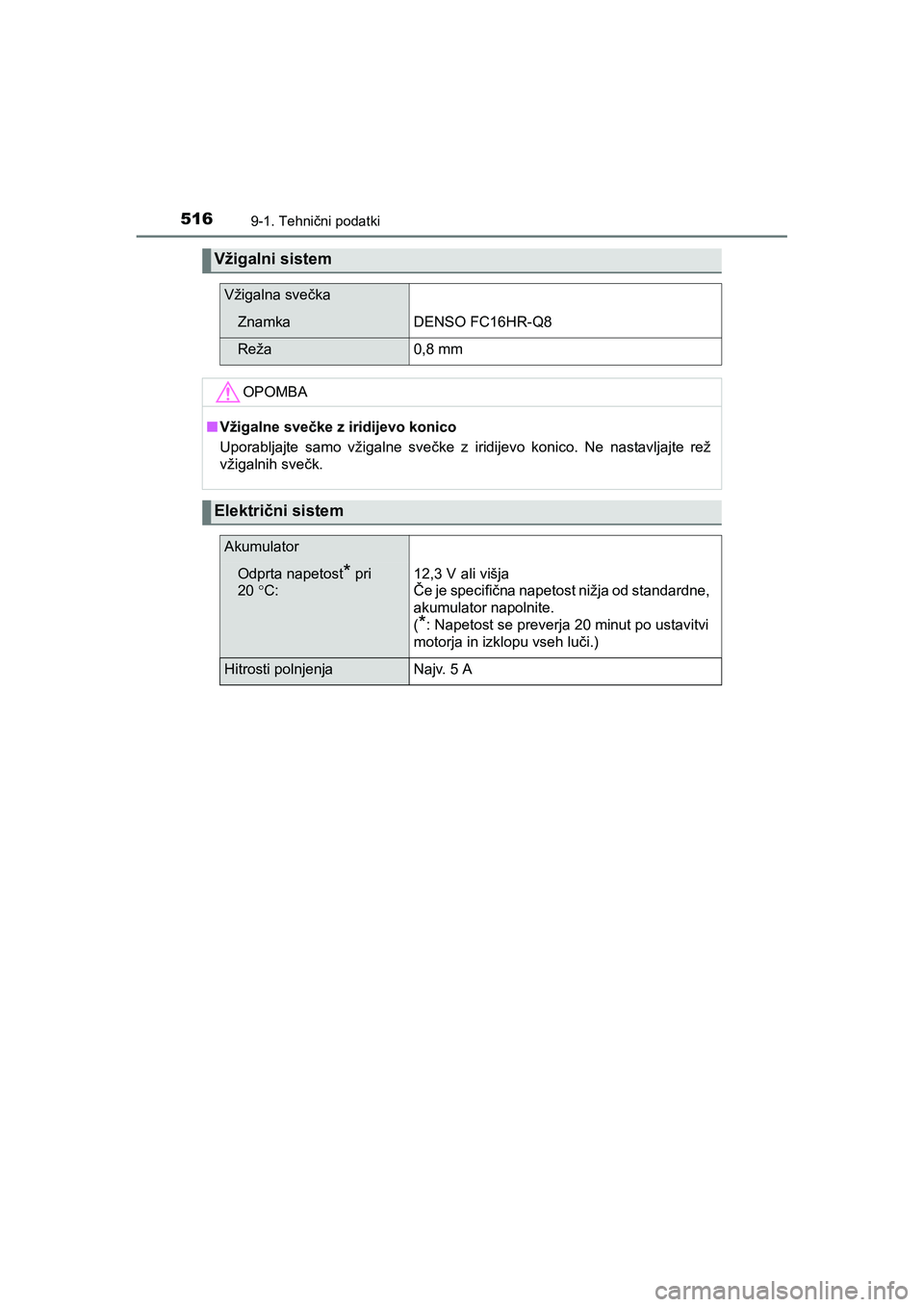

Vžigalni sistem
Vžigalna svečka
ZnamkaDENSO FC16HR-Q8
Reža0,8 mm
OPOMBA
nVžigalne svečke z iridijevo konico
Uporabljajte samo vžigalne svečke z iridijevo konico. Ne nastavljajte rež
vžigalnih svečk.
Električni sistem
Akumulator
Odprta napetost* pri
20°C:12,3 V ali višja
Če je specifična napetost nižja od standardne,
akumulator napolnite.
(
*: Napetost se preverja 20 minut po ustavitvi
motorja in izklopu vseh luči.)
Hitrosti polnjenjaNajv. 5 A
AYGO_OM_Europe_OM9A012E.backup.book Page 516 Thursday, May 13, 2021 10:02 PM

5179-1. Tehnični podatki
9
Tehnični podatki o vozilu
AYGO_OM_Europe_OM9A012E

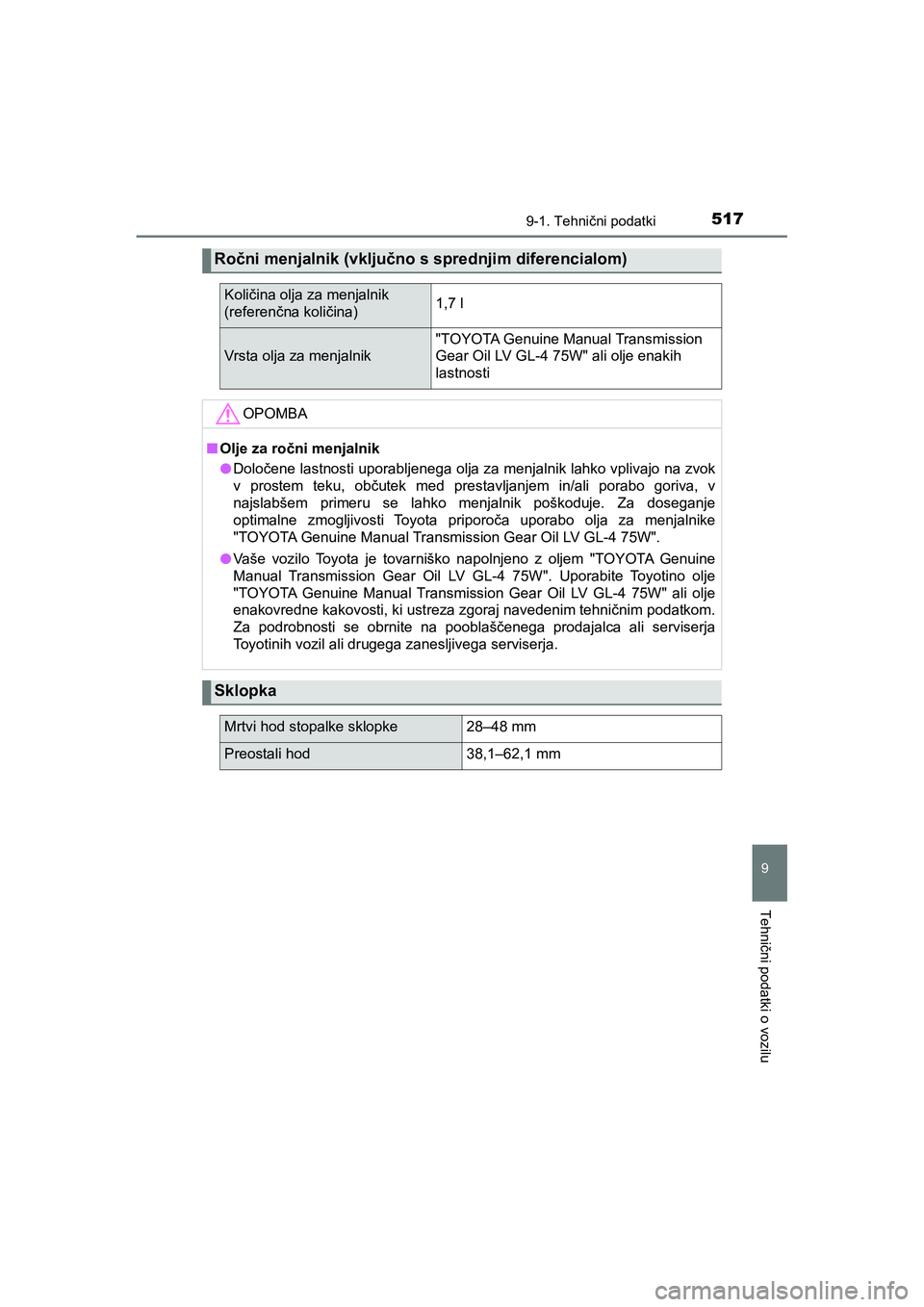

Ročni menjalnik (vključno s sprednjim diferencialom)
Količina olja za menjalnik
(referenčna količina)1,7 l
Vrsta olja za menjalnik
"TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W" ali olje enakih
lastnosti
OPOMBA
nOlje za ročni menjalnik
lDoločene lastnosti uporabljenega olja za menjalnik lahko vplivajo na zvok
v prostem teku, občutek med prestavljanjem in/ali porabo goriva, v
najslabšem primeru se lahko menjalnik poškoduje. Za doseganje
optimalne zmogljivosti Toyota priporoča uporabo olja za menjalnike
"TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W".
lVaše vozilo Toyota je tovarniško napolnjeno z oljem "TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W". Uporabite Toyotino olje
"TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W" ali olje
enakovredne kakovosti, ki ustreza zgoraj navedenim tehničnim podatkom.
Za podrobnosti se obrnite na pooblaščenega prodajalca ali serviserja
Toyotinih vozil ali drugega zanesljivega serviserja.
Sklopka
Mrtvi hod stopalke sklopke28–48 mm
Preostali hod38,1–62,1 mm
AYGO_OM_Europe_OM9A012E.backup.book Page 517 Thursday, May 13, 2021 10:02 PM

5189-1. Tehnični podatki
AYGO_OM_Europe_OM9A012E
*1: Minimalni odmik od tal, ko stopalko pohodite s silo 300 N pri delujočem
motorju.
*2: Hod ročice parkirne zavore, ko jo povlečete navzgor s silo 196 N.
14-palčne pnevmatike (tip A)*
Zavore
Odmik pritisnjene
stopalke od tal
*1
Vozila z
volanom na
levi strani
94 mm min.
Vozila z
volanom na
desni strani
93 mm min.
Prosti hod stopalke1–6 mm
Hod ročice parkirne zavore*25–8 klikov
Vrsta tekočineSAE J1704 ali FMVSS št.116 DOT 4
Krmilni sistem
Prosti hodManj kot 30 mm
Pnevmatike in platišča
Velikost pnevmatik165/65 R14 79T
Tlak v pnevmatikah
(priporočeni tlak v hladni
pnevmatiki)Spredaj: 230 kPa (2,3 kgf/cm2 ali bar, 33 psi)
Zadaj: 230 kPa (2,3 kgf/cm2 ali bar, 33 psi)
Velikost platišča14 × 4 1/2J
Zatezni moment kolesnih
vijakov103 Nm
